编者按丨

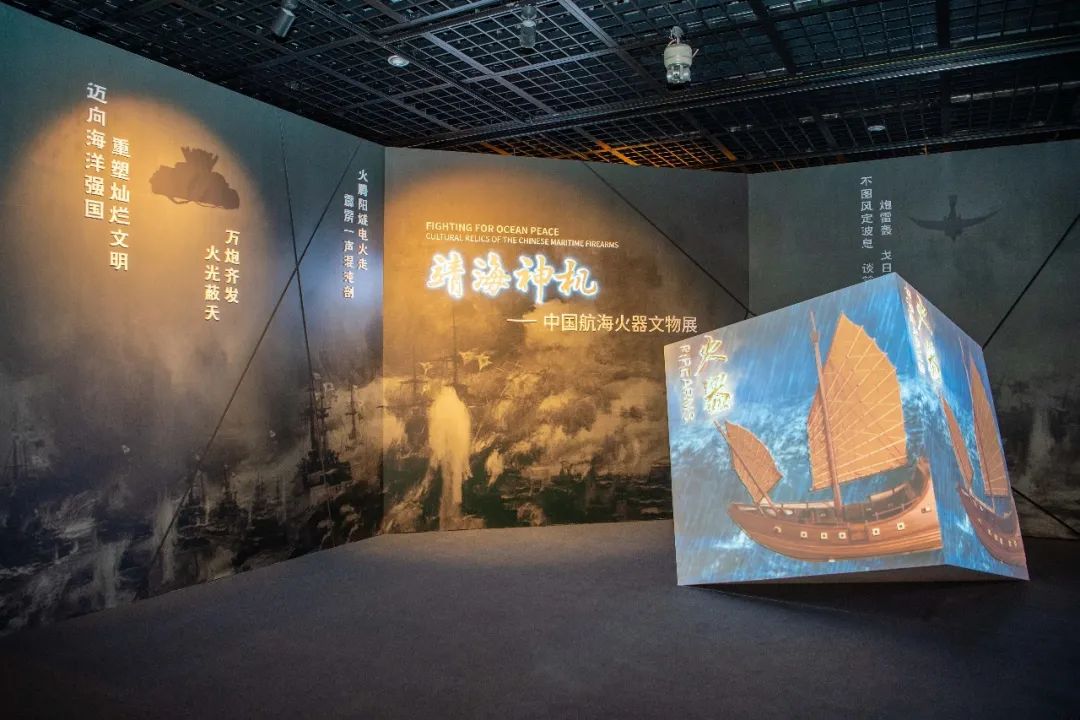

2020年7月5日，中国航海博物馆倾力打造的『靖海神机：中国航海火器文物展』正式开幕。这是国内首个以航海火器为主题的临时文物展览，荟萃馆藏130余件/套展品，力图从多角度、全方位来揭示中国航海火器历史面貌。

除了精彩的展览，『中国航海火器』系列推文也正式上线，以期让观众进一步了解航海火器背后鲜为人知的航海故事。

『中国航海火器』第4期，我们将介绍的是“火龙出水”，一种古代火箭火器，也是世界最早的二级火箭。

赏·重量级展品

“火龙出水”的筒体是由毛竹制作而成，龙头与龙尾则由木头雕刻而成。火龙腹内藏数支火箭，龙头、龙尾处各有多只火箭，腹内火箭与龙头、龙尾火箭用火药线串联，龙头、龙尾火箭则由一根总火药线串联。

展厅展出的“火龙出水

古代士兵使用“火龙出水”时，先将其放在距离水面3-4尺高的位置，点燃总引线，进而将龙头、龙尾处火箭点燃，产生巨大推力飞行，外面火箭的火药燃尽后，又引燃腹内火箭，使其从龙口处射出，继续飞行来攻击敌军船只。“火龙出水”的射程可达2-3里，是世界上发明最早的多级火箭，被李约瑟誉为“原始的阿波罗火箭”。

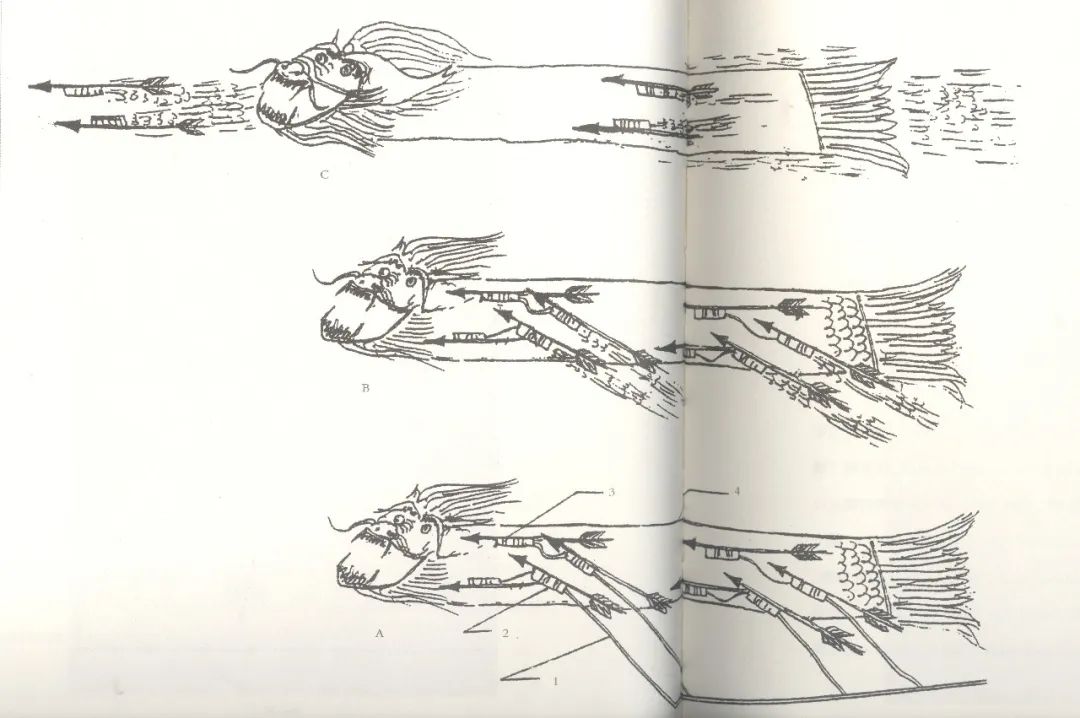

根据《武备志》记载绘出的“火龙出水”发射过程

观·“火龙出水”演变

明代 “三飞箭”

我国是最早发明火药箭的国家，早在宋代就已经制造出了火药箭。据北宋曾公亮编写的《武经总要》记载道：“火箭，施火药于箭首，弓弩通用之，其傅药轻重，以弓力为准。”到了明代出现了架射式火箭，最为著名的就属飞刀箭、飞枪箭及飞剑箭三种，它们也被合称为“三飞箭”。

明代出现的“三飞箭”

《武备志》 “火龙出水”

由于单级火箭射程较近，大约在300米左右，很难攻击较远的敌人。为了攻击更远的敌人，明朝人发明了世界最早的二级火箭，即“火龙出水”。“火龙出水”由于采用了火龙筒体内外均有火箭的独特结构，使其具备二次点火引燃功能，可以将火龙攻击最远距离达到2-3里，弥补了单级火箭发射距离近的缺点。

《武备志》中记载的“火龙出水”

探·水战运用

《火龙经》中的记载

“火龙出水”是中国古代专门用于水战的火器，明代焦玉在其编写的军事性著作《火龙经》中记载道：“水战可离水三、四尺，燃火即飞水面二、三里远，如水龙出于水面。筒药将完，腹内火箭飞出，人船俱焚。”由此可知，“火龙出水”实际上并不是从水面下发射，而是从海面上发射，其轨迹也是保持低平的。

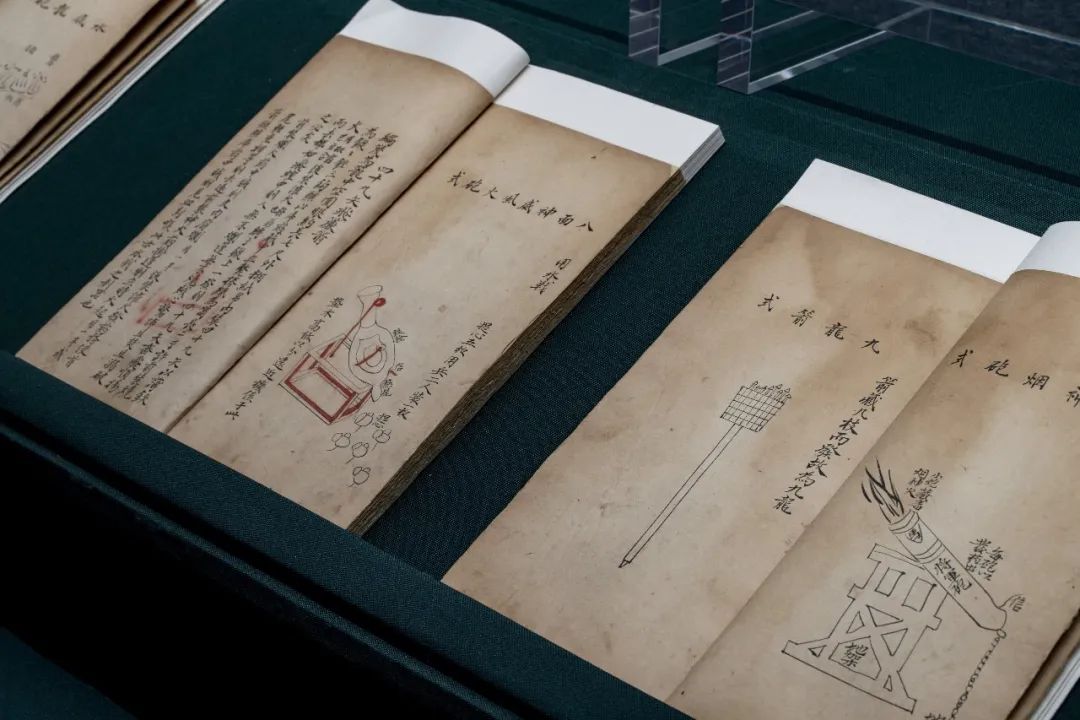

展厅展出的《火龙经》

载人航天火箭

此后，人们发明了载人航天的多级运载火箭，这与明代发明的二级火箭—“火龙出水”在原理上有异曲同工之处。人类正是利用了这一原理，乘坐载人航天火箭离开了地球去遨游浩瀚无垠的太空。

参考文献丨

1、（明）焦玉：《火龙经》，清刻本。

2、（明）茅元仪：《武备志》，华世出版社，1984年版。

3、王兆春：《中国火器通史》，武汉大学出版社，2015年版。

4、潘吉星：《中国火药史》，上海远东出版社，2016年版。

5、（宋）曾公亮：《武经总要前集》，湖南科技出版社，2017年版。

6、李约瑟：《中国科学技术史：第五卷 化学及相关技术 第七分册 军事技术：火药的史诗》，科学出版社，2019年版。
