揭秘！海拔2500米的世界第一大换流站

中国能建

什么都能建

各地遍布我们的身影

今天

跟随中国能建西南院小姐姐的步伐

去往海拔2500米的

四川省凉山彝族自治州布拖县

探访全球占地面积和输电容量最大的

特高压换流站

±800千伏布拖换流站

布拖换流站是白鹤滩—浙江±800千伏特高压直流输电工程和白鹤滩—江苏±800千伏特高压直流输电工程两条特高压直流工程的换流起点站，承载着当今世界在建规模最大的白鹤滩水电站清洁能源外送的重任，其意义重大、影响深远。“三站合一”

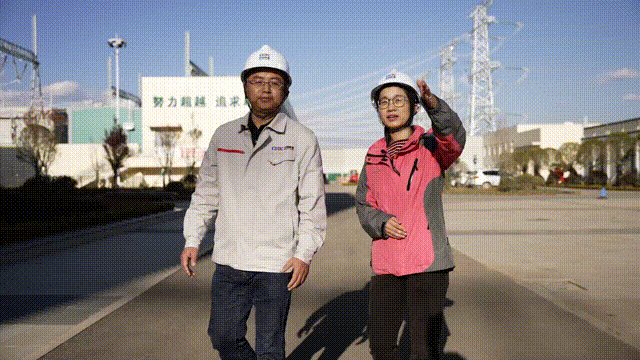

布拖换流站占地面积62公顷，是世界最大的换流站，同时也是迄今为止土石方量最多、地质条件最复杂的换流站工程。它并非一次性建成，而是分成了“三站合一”式的建设，分别由建昌、金沙江两个±800千伏换流站和一个500千伏变电站组成。

三站合一与分别建设三个站相比，一方面通过共用设施，可以节省15-20%的占地面积，节省投资3-4亿元。另一方面也方便运维人员进行集约化管理。三站合一使得占地面积超过60公顷，随之带来场地高差大、高挖深填问题，给工程建设也带来了极大挑战。为了建换流站，总计开挖了260万立方米的土方，剔除有机质土后采用强夯（半）置换的方式进行土石方回填，大幅度提高了回填土的地基承载力。全站总填方量达300万立方米，相当于把十个标准足球场填高40米，挖填总高差达65米，约有22层楼那么高。

7毫秒闪送

白鹤滩水电站发出的电是交流电，它将沿着500千伏输电线路进入布拖换流站，转化为直流电后，再“转乘”±800千伏特高压输电线路送往华东地区。

形象地说，500千伏超高压交流线路就像国道，连通重要枢纽，车流容量相对小，适合省内出行。±800千伏特高压直流输电线路则像高速公路，路面宽阔平坦，点对点，没有红绿灯，是电‘出远门’的最佳选择。所以跨区远距离的电能输送一般选择特高压直流输电。白鹤滩~江苏±800千伏特高压直流输电工程，线路长度约2087公里，能量传播的速度为30万公里每秒，因此只需要7毫秒就能到达华东地区。

大件设备怎么来

布拖换流站二期换流变的安装正在如火如荼进行。这么大的设备我们是如何运输到现场的呢？

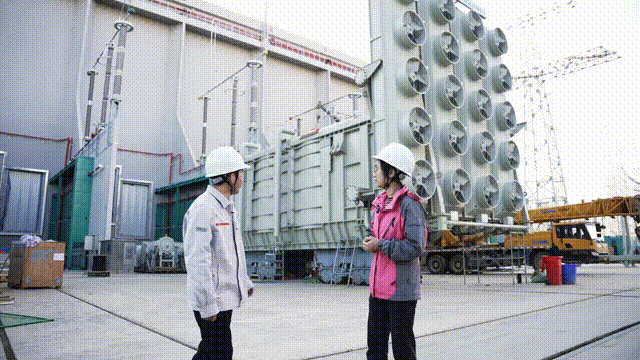

布拖换流变压器采用水运+铁路+公路的运输方式，水运至重庆长寿化工码头，铁路运输至货场，再公路运输至换流站。在公路运输阶段，要途径的3座大桥，11座中桥、15座小桥，因为换流变每台大约500吨，综合考虑一二期工程对相关桥梁、道路及空障采取了加固措施。换流站的心脏

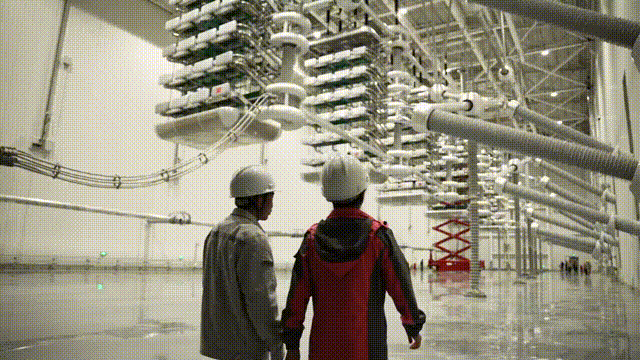

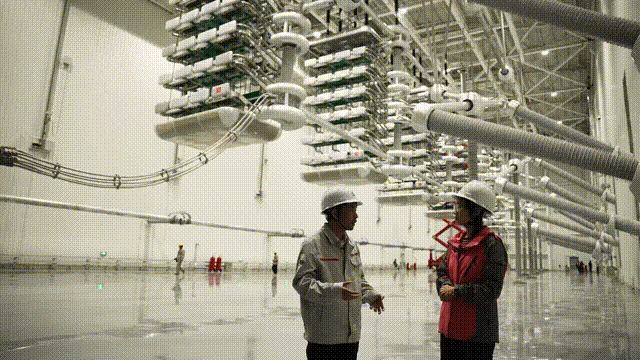

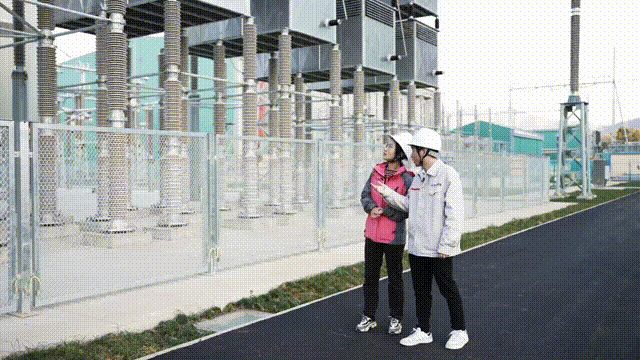

阀厅是换流站的心脏，在这里，电流将完成交直流转换过程，交流电穿过换流阀“心脏”区域，变成直流电再流过套管、直流场极线等设备后抵达直流出线塔，随后通过直流线路直接被送往东部地区。

布拖换流站在设计过程中按照9度的设防烈度来考虑，阀塔等设备及大部分管母采用悬吊结构，其重要连接节点之间采用导线软连接；另外，西南院设计师预先对地震设防等级进行仿真计算，根据计算的位移结果，在设备连接金具上加大滑动位移裕度来共同实现抗震设计。复杂可靠的大脑

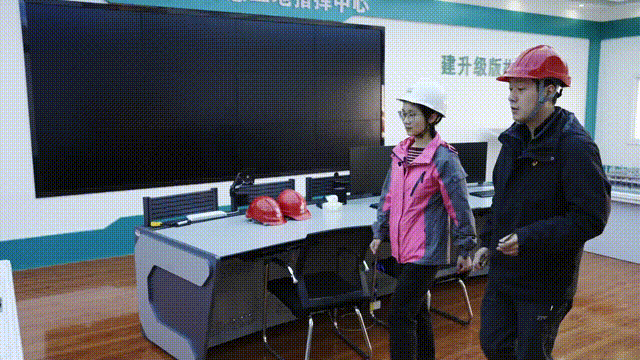

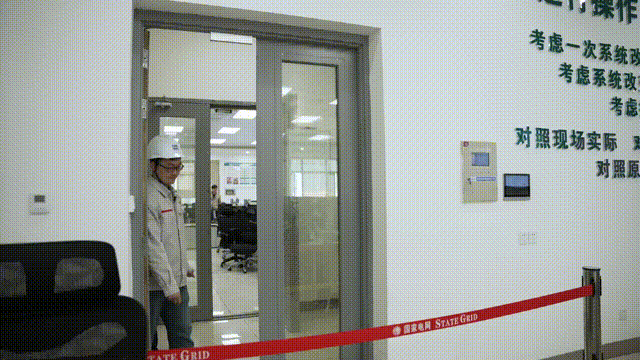

换流站的主控室就像大脑，是换流站的控制中枢。它主要有三大作用，一是测量全站所有的设备的状态和运行的功率、刀闸开关等位置信号；二是控制刀闸的开关、阀组的起停等；三是通过控制保护系统对故障设备进行切除，以保证换流站的运维安全。

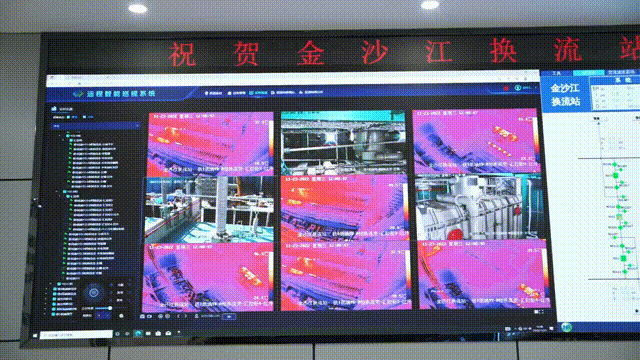

主控台上的这些电脑都是换流站内各电气二次系统供运行人员交互对接的工作站。换流站内共有20多套主、辅助控制系统，他们相互协同配合，共同组成换流站复杂但可靠的电气二次系统，保证换流站的有效运行。白鹤滩水电站的16台机组预计将在今年全部发电，年平均发电量预计将超过624亿度，接近成都市年度全社会用电总量。届时，布拖换流站这座“超级工程”将成为连接起东西部绿色发展的强劲枢纽。

欢迎转载请注明来源

原标题：《揭秘！海拔2500米的世界第一大换流站》

阅读原文
